Arcbrain Embedded PC:組込み機器、特定用途向け コンピュータ
Microsoft® Windows® 10 IoT Enterprise
2016 LTSB、2019 LTSC、SAC 1809 他、ロックダウン機能対応
スマートファクトリー / ビルディング 向け IoTゲートウェイ
KIOSK(キオスク)、インタラクティブ情報システム、環境モニター 等 向け

インテル® ソフトウェア開発製品 販売代理店
Intel® Software Development Products Resellers
Avast® Software パートナー
AVG® Gold Level Reseller

株式会社アークブレイン
〒151-0073 東京都渋谷区笹塚 2丁目47番1号
TEL 03-3375-8968
IP TEL 050-3334-0311 〔OCN〕
FAX 03-3375-8767

お問い合わせ、御見積依頼 はこちらからどうぞ

Arcbrain Embedded PC 組込用、特定用途向け コンピュータ (Intel® Core™ i7-7600U)
Intel 7th Core i7-7600U processor Kabylake
Intel® 7th Gen. Core i7-7600U processor (Kabylake)

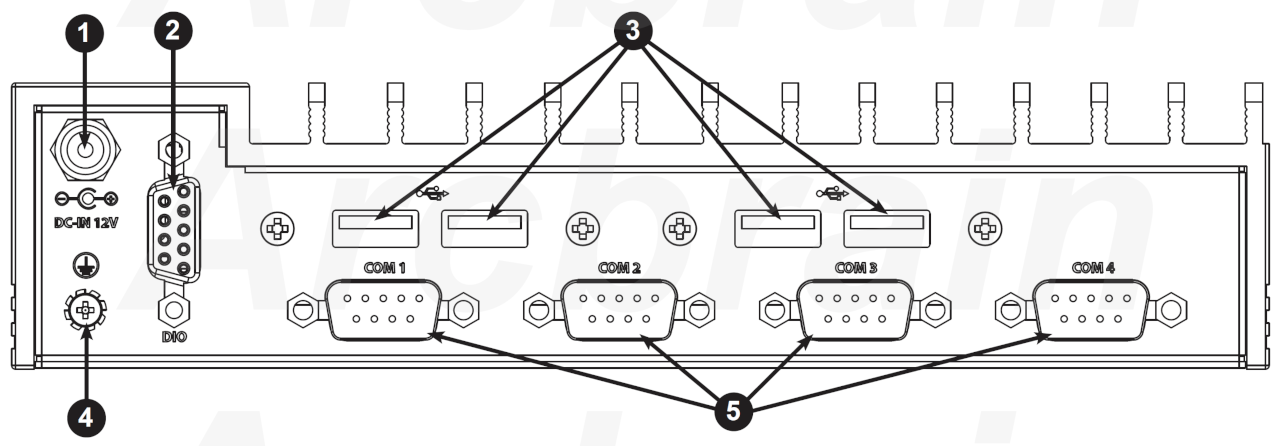

リアパネル

① 電源入力ポート
② DIO ポート
③ USB 2.0 Type-A ポート × 4
④ アース(接地)用
⑤ COM ポート D-Sub 9pin オス × 4









Processor インテル® 7th Gen. Core i7-7600U processor (Kabylake) × 1 CPU
2-Core / 4-Thread, 2.8~3.9GHz(Intel® Turbo Boost)、4MB Smart Cache
Single Socket FCBGA 1356、System-on-Chip
Graphics インテル® HD グラフィックス 620
Graphics Output DP (Display Port) 最大解像度 4096x2304@60Hz
HDMI 1.4    最大解像度 4096x2304@24Hz
Memory Max. 32GB
Unbuffered non-ECC SO-DIMM, DDR4-2133MHz, in 2 DIMM slots
4GB × 1 = 4GB (1CH)
4GB × 2 = 4GB (2CH)
8GB × 1 = 8GB (1CH)
8GB × 2 = 16GB (2CH)
16GB × 1 = 16GB (1CH)
16GB × 2 = 32GB (2CH)
Storage Interface Interface: SATA and PCIe 3.0 x1 and USB 2.0 × 1 port
Form Factor: B-Key 2242 (22mm x 42mm), 2280 (22mm x 80mm)
Storage M.2 SSD (SATA or PCIe 3.0) × 1
16 GB ~ 1920 GB
(2242 can be supported with bracket)
2.5 inch SSD / HDD drive 取付不可
Intel® Optane™ Memory は動作確認中(仕様上は対応)
Network LAN with Intel® I210IT (RJ45) × 1
LAN with Intel® PHY I219LM (RJ45) × 1
USB Port USB 3.1 × 1 (Type C, Front)
USB 3.0 × 2 (Type A, Front via header)
USB 2.0 × 4 (Type A, Rear via header)
COM Port COM ports (D-Sub 9 pin, 4 headers) × 4

RS232 × 2
RS232 / 422 / 485 × 2
RS-485 supports auto flow control
RS232 : Single Endded, Max. 160kbps, 15m
RS422, 485 : Differential(作動動作)、Max. 10Mbps, 1200m
DIO (Digital I/O Port) D-Sub 9 pin × 1
Audio HD Audio header (Mic-in/Line-Out) (option)
Expansion slots Full size Mini-PCIe (1 USB 2.0, 1 PCIe Gen2, 1 SATA Gen3) × 1
サイズ 195mm W × 44mm H × 151mm D
重量 約 1.3 kg
※AC-DCアダプターを除く
冷却方法 ファンレス設計
電源 12V DC 60W power adapter (PSE準拠)
付属の AC-DCアダプタを使用しないで、システム本体から12V電源を直接供給することも可能です。
System BIOS AMI UEFI BIOS
Management
管理機能
SuperDoctor® 5
Watch Dog
Intel® vPro
Intel® AMT (Active Management Technology)
電源制御(電源ON・電源OFF・リセット)、リモートKVM、IDEリダイレクション(イメージのマウント)機能
※ vPro、AMT は Core™ i5, i7 のみ対応、Core™ i3 は非対応
Power Configurations +12V DC Power Input
ACPI Power Management
Control of power-on for recovery from AC power loss
Force Power On by Jumper
CPU thermal trip support for processor protection
OS Microsoft® Windows® 10 IoT Enterprise 2016 LTSB(Long-Term Servicing Branch:10年間の長期サービス チャネル) Version 1607 64 bit
ロックダウン機能 (English) に対応
ロックダウン機能
キーボード フィルター ホットキーと他のキーの組み合わせをブロック
統合書き込みフィルター
Unified Write Filter (UWF)
デバイスの物理的な記憶域メディアの保護
※Storage に書込みを行いませんので、Shutdownせずに、電源を切ることが可能となります。
Unbranded boot
ブランドではないブート
Windows のブート時の UI 要素を削除または置き換え
Custom Logon
Embedded ログオン
Windows のサインオン、サインオフ、シャットダウン時の Windows UI 要素の表示を抑制
USB フィルター システム上の USB デバイスおよび周辺機器を制限
2016 LTSB(Long-Term Servicing Branch:10年間の長期サービス チャネル) Version 1607 の他、
CBB(Current Branch for Business:半期チャネル 1703、1709、1803、1803.1、1809) や、
2019 LTSC(Long-Term Servicing Channel:10年間の長期サービス チャネル 1809、LTSB 1607の後継)
SAC(Semi-Annual Channel:半期チャネル 1809、CBBの後継) 等にも、個別対応可能です。
Windows® Update により、Windows® 10 のバージョンをアップデートさせたくない場合は、LTSB や LTSC(長期サービス チャネル)をお奨めいたします。
Operating Environment Specification
動作環境仕様
Operating Temperature
動作温度
0°C ~ 50°C (32°F ~ 122°F)
Non-operating Temperature
非動作温度
-40°C to 70°C (-40°F to 158°F)
Operating Relative Humidity
動作相対湿度
8% to 90% (結露しないしないこと)
Non-operating Relative Humidity
非動作時の相対湿度
5% to 95% (結露しないしないこと)
Compliance
法令順守
RoHS 指令 準拠
PSE(Product Safety, Electrical appliance and materials:電気用品安全法)
Operational Vibration
動作振動
IEC 60068-2-64, 5 Grms, randon, 5-500 Hz, 1hr/axis
JIS C 60068-2-64 は、JEC 60068-2-64 を基にした日本工業規格となります。
Operational Shock
動作衝撃
IEC 60068-2-27, 30G, half sine, 11ms
JIS C 60068-2-27 は、JEC 60068-2-27 を基にした日本工業規格となります。
見積依頼、問い合わせをする
Arcbrain Embedded PC 組込用、特定用途向け コンピュータ (Intel® Core™ i5-7300U)
Intel 7th Core i5-7300U processor Kabylake
Intel® 7th Gen. Core i5-7300U processor (Kabylake)






リアパネル

① 電源入力ポート
② DIO ポート
③ USB 2.0 Type-A ポート × 4
④ アース(接地)用
⑤ COM ポート D-Sub 9pin オス × 4









Processor インテル® 7th Gen. Core i5-7300U processor (Kabylake) × 1 CPU
2-Core / 4-Thread, 2.6~3.5GHz(Intel® Turbo Boost)、3MB Smart Cache
Single Socket FCBGA 1356、System-on-Chip
Graphics インテル® HD グラフィックス 620
Graphics Output DP (Display Port) 最大解像度 4096x2304@60Hz
HDMI 1.4    最大解像度 4096x2304@24Hz
Memory Max. 32GB
Unbuffered non-ECC SO-DIMM, DDR4-2133MHz, in 2 DIMM slots
4GB × 1 = 4GB (1CH)
4GB × 2 = 4GB (2CH)
8GB × 1 = 8GB (1CH)
8GB × 2 = 16GB (2CH)
16GB × 1 = 16GB (1CH)
16GB × 2 = 32GB (2CH)
Storage Interface Interface: SATA and PCIe 3.0 x1 and USB 2.0 × 1 port
Form Factor: B-Key 2242 (22mm x 42mm), 2280 (22mm x 80mm)
Storage M.2 SSD (SATA or PCIe 3.0) × 1
16 GB ~ 1920 GB
(2242 can be supported with bracket)
2.5 inch SSD / HDD drive 取付不可
Intel® Optane™ Memory は動作確認中(仕様上は対応)
Network LAN with Intel® I210IT (RJ45) × 1
LAN with Intel® PHY I219LM (RJ45) × 1
USB Port USB 3.1 × 1 (Type C, Front)
USB 3.0 × 2 (Type A, Front via header)
USB 2.0 × 4 (Type A, Rear via header)
COM Port COM ports (D-Sub 9 pin, 4 headers) × 4

RS232 × 2
RS232 / 422 / 485 × 2
RS-485 supports auto flow control
RS232 : Single Endded, Max. 160kbps, 15m
RS422, 485 : Differential(作動動作)、Max. 10Mbps, 1200m
DIO (Digital I/O Port) D-Sub 9 pin × 1
Audio HD Audio header (Mic-in/Line-Out) (option)
Expansion slots Full size Mini-PCIe (1 USB 2.0, 1 PCIe Gen2, 1 SATA Gen3) × 1
サイズ 195mm W × 44mm H × 151mm D
重量 約 1.3 kg
※AC-DCアダプターを除く
冷却方法 ファンレス設計
電源 12V DC 60W power adapter (PSE準拠)
付属の AC-DCアダプタを使用しないで、システム本体から12V電源を直接供給することも可能です。
System BIOS AMI UEFI BIOS
Management
管理機能
SuperDoctor® 5
Watch Dog
Intel® vPro
Intel® AMT (Active Management Technology)
電源制御(電源ON・電源OFF・リセット)、リモートKVM、IDEリダイレクション(イメージのマウント)機能
※ vPro、AMT は Core™ i5, i7 のみ対応、Core™ i3 は非対応
Power Configurations +12V DC Power Input
ACPI Power Management
Control of power-on for recovery from AC power loss
Force Power On by Jumper
CPU thermal trip support for processor protection
OS Microsoft® Windows® 10 IoT Enterprise 2016 LTSB(Long-Term Servicing Branch:10年間の長期サービス チャネル) Version 1607 64 bit
ロックダウン機能 (English) に対応
ロックダウン機能
キーボード フィルター ホットキーと他のキーの組み合わせをブロック
統合書き込みフィルター
Unified Write Filter (UWF)
デバイスの物理的な記憶域メディアの保護
※Storage に書込みを行いませんので、Shutdownせずに、電源を切ることが可能となります。
Unbranded boot
ブランドではないブート
Windows のブート時の UI 要素を削除または置き換え
Custom Logon
Embedded ログオン
Windows のサインオン、サインオフ、シャットダウン時の Windows UI 要素の表示を抑制
USB フィルター システム上の USB デバイスおよび周辺機器を制限
2016 LTSB(Long-Term Servicing Branch:10年間の長期サービス チャネル) Version 1607 の他、
CBB(Current Branch for Business:半期チャネル 1703、1709、1803、1803.1、1809) や、
2019 LTSC(Long-Term Servicing Channel:10年間の長期サービス チャネル 1809、LTSB 1607の後継)
SAC(Semi-Annual Channel:半期チャネル 1809、CBBの後継) 等にも、個別対応可能です。
Windows® Update により、Windows® 10 のバージョンをアップデートさせたくない場合は、LTSB や LTSC(長期サービス チャネル)をお奨めいたします。
Operating Environment Specification
動作環境仕様
Operating Temperature
動作温度
0°C ~ 50°C (32°F ~ 122°F)
Non-operating Temperature
非動作温度
-40°C to 70°C (-40°F to 158°F)
Operating Relative Humidity
動作相対湿度
8% to 90% (結露しないしないこと)
Non-operating Relative Humidity
非動作時の相対湿度
5% to 95% (結露しないしないこと)
Compliance
法令順守
RoHS 指令 準拠
PSE(Product Safety, Electrical appliance and materials:電気用品安全法)
Operational Vibration
動作振動
IEC 60068-2-64, 5 Grms, randon, 5-500 Hz, 1hr/axis
JIS C 60068-2-64 は、JEC 60068-2-64 を基にした日本工業規格となります。
Operational Shock
動作衝撃
IEC 60068-2-27, 30G, half sine, 11ms
JIS C 60068-2-27 は、JEC 60068-2-27 を基にした日本工業規格となります。
見積依頼、問い合わせをする
Arcbrain Embedded PC 組込用、特定用途向け コンピュータ (Intel® Core™ i3-7100U)
Intel 7th Core i3-7100U processor Kabylake
Intel® 7th Gen. Core i3-7100U processor (Kabylake)






リアパネル

① 電源入力ポート
② DIO ポート
③ USB 2.0 Type-A ポート × 4
④ アース(接地)用
⑤ COM ポート D-Sub 9pin オス × 4









Processor インテル® 7th Gen. Core i3-7100U processor (Kabylake) × 1 CPU
2-Core / 4-Thread, 2.4GHz(Intel® Turbo Boost 非対応)、3MB Smart Cache
Single Socket FCBGA 1356、System-on-Chip
Graphics インテル® HD グラフィックス 620
Graphics Output DP (Display Port) 最大解像度 4096x2304@60Hz
HDMI 1.4    最大解像度 4096x2304@24Hz
Memory Max. 32GB
Unbuffered non-ECC SO-DIMM, DDR4-2133MHz, in 2 DIMM slots
4GB × 1 = 4GB (1CH)
4GB × 2 = 4GB (2CH)
8GB × 1 = 8GB (1CH)
8GB × 2 = 16GB (2CH)
16GB × 1 = 16GB (1CH)
16GB × 2 = 32GB (2CH)
Storage Interface Interface: SATA and PCIe 3.0 x1 and USB 2.0 × 1 port
Form Factor: B-Key 2242 (22mm x 42mm), 2280 (22mm x 80mm)
Storage M.2 SSD (SATA or PCIe 3.0) × 1
16 GB ~ 1920 GB
(2242 can be supported with bracket)
2.5 inch SSD / HDD drive 取付不可
Intel® Optane™ Memory は動作確認中(仕様上は対応)
Network LAN with Intel® I210IT (RJ45) × 1
LAN with Intel® PHY I219LM (RJ45) × 1
USB Port USB 3.1 × 1 (Type C, Front)
USB 3.0 × 2 (Type A, Front via header)
USB 2.0 × 4 (Type A, Rear via header)
COM Port COM ports (D-Sub 9 pin, 4 headers) × 4

RS232 × 2
RS232 / 422 / 485 × 2
RS-485 supports auto flow control
RS232 : Single Endded, Max. 160kbps, 15m
RS422, 485 : Differential(作動動作)、Max. 10Mbps, 1200m
DIO (Digital I/O Port) D-Sub 9 pin × 1
Audio HD Audio header (Mic-in/Line-Out) (option)
Expansion slots Full size Mini-PCIe (1 USB 2.0, 1 PCIe Gen2, 1 SATA Gen3) × 1
サイズ 195mm W × 44mm H × 151mm D
重量 約 1.3 kg
※AC-DCアダプターを除く
冷却方法 ファンレス設計
電源 12V DC 60W power adapter (PSE準拠)
付属の AC-DCアダプタを使用しないで、システム本体から12V電源を直接供給することも可能です。
System BIOS AMI UEFI BIOS
Management
管理機能
SuperDoctor® 5
Watch Dog
Intel® vPro
Intel® AMT (Active Management Technology)
電源制御(電源ON・電源OFF・リセット)、リモートKVM、IDEリダイレクション(イメージのマウント)機能
※ vPro、AMT は Core™ i5, i7 のみ対応、Core™ i3 は非対応
Power Configurations +12V DC Power Input
ACPI Power Management
Control of power-on for recovery from AC power loss
Force Power On by Jumper
CPU thermal trip support for processor protection
OS Microsoft® Windows® 10 IoT Enterprise 2016 LTSB(Long-Term Servicing Branch:10年間の長期サービス チャネル) Version 1607 64 bit
ロックダウン機能 (English) に対応
ロックダウン機能
キーボード フィルター ホットキーと他のキーの組み合わせをブロック
統合書き込みフィルター
Unified Write Filter (UWF)
デバイスの物理的な記憶域メディアの保護
※Storage に書込みを行いませんので、Shutdownせずに、電源を切ることが可能となります。
Unbranded boot
ブランドではないブート
Windows のブート時の UI 要素を削除または置き換え
Custom Logon
Embedded ログオン
Windows のサインオン、サインオフ、シャットダウン時の Windows UI 要素の表示を抑制
USB フィルター システム上の USB デバイスおよび周辺機器を制限
2016 LTSB(Long-Term Servicing Branch:10年間の長期サービス チャネル) Version 1607 の他、
CBB(Current Branch for Business:半期チャネル 1703、1709、1803、1803.1、1809) や、
2019 LTSC(Long-Term Servicing Channel:10年間の長期サービス チャネル 1809、LTSB 1607の後継)
SAC(Semi-Annual Channel:半期チャネル 1809、CBBの後継) 等にも、個別対応可能です。
Windows® Update により、Windows® 10 のバージョンをアップデートさせたくない場合は、LTSB や LTSC(長期サービス チャネル)をお奨めいたします。
Operating Environment Specification
動作環境仕様
Operating Temperature
動作温度
0°C ~ 50°C (32°F ~ 122°F)
Non-operating Temperature
非動作温度
-40°C to 70°C (-40°F to 158°F)
Operating Relative Humidity
動作相対湿度
8% to 90% (結露しないしないこと)
Non-operating Relative Humidity
非動作時の相対湿度
5% to 95% (結露しないしないこと)
Compliance
法令順守
RoHS 指令 準拠
PSE(Product Safety, Electrical appliance and materials:電気用品安全法)
Operational Vibration
動作振動
IEC 60068-2-64, 5 Grms, randon, 5-500 Hz, 1hr/axis
JIS C 60068-2-64 は、JEC 60068-2-64 を基にした日本工業規格となります。
Operational Shock
動作衝撃
IEC 60068-2-27, 30G, half sine, 11ms
JIS C 60068-2-27 は、JEC 60068-2-27 を基にした日本工業規格となります。
見積依頼、問い合わせをする

 すべての製品は、Microsoft® Windows® Operating Sysmtem、
Redhat® Enterprise Linux(RHEL 7)、Cent OS(7)、Ubuntu™ 等の Linux® に対応可能です。
Microsoft® Windows® 10 IoT Enterprise(旧名称:Windows® Embedded)LTSB、LTSC等の取扱いもございます。
細かな BTOカスタマイズ に対応いたしますので、お気軽にお問合せください。
新製品 インテル® Xeon® Scalable Processor サーバー、ワークステーション, Skylake-SP, FCLGA3647  Intel Xeon Scalable Processor Logo
新製品 AMD® EPYC™ Processor サーバー、ワークステーション、Socket SP3  AMD EPYC Logo
旧製品(Kebylake、Broadwell-EP、Broadwell-E)
MIC/GPU サーバー
大容量ファイル サーバー
旧製品(販売終了 Ivy Bridge-EP)
旧製品(販売終了 AMD® Opteron™ 搭載)
弊社取扱い製品 (Avast® Software(旧AVG® 製品を含む)社製品、インテル® ソフトウェア開発製品 他)


インテル® ソフトウェア開発製品 販売代理店
Intel® Software Development Products Resellers
Avast® Software パートナー
AVG® Gold Level Reseller

株式会社アークブレイン
〒151-0073 東京都渋谷区笹塚 2丁目47番1号
TEL 03-3375-8968
IP TEL 050-3334-0311 〔OCN〕
FAX 03-3375-8767

お問い合わせ、御見積依頼 はこちらからどうぞ

Copyright® 2019  Arcbrain Inc.
