PC と NVMe を接続する方法


　インテル® SSD 750 シリーズには、「2.5 インチ x 15mm、U.2 コネクタ（SFF-8639）」の NVMe SSD と、PCI-Express Gen. 3.0 x4 スロットを使う 「Half-height half-length(HHHL)アドインカード」 のものがあります。
　HHHL アドインカード タイプのものは、標準では フルハイトのブラケットが取り付けられた状態で出荷されますが、ハーフハイトのブラケットも同梱されています。
　取付は、GPU や、インテル® Xeon Phi coprocessor と同じように、PCI Express Gen. 3.0 スロットに固定するだけです。消費電力は、グラフックスカードよりずっと少ない消費電力（1.2TB のものでも、最大消費電力は約22W程度）のため、補助電源コネクタを使って、電源供給する必要はありません。

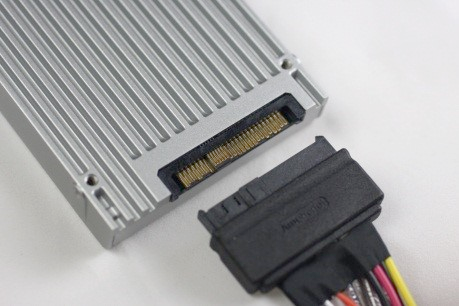

　しかしながら、2.5インチの NVMe SSD は、NVMeとSATA Express用に開発された SFF-8639 という 新型の U.2 コネクタ（Universal）を利用しますが、今のところ、SFF-8639 というコネクタはハイエンドのサーバーにしか搭載されておらず、デスクトップPCのマザーボードの場合は、せいぜいあっても M.2スロット（ノートPC や インテル NUC 等の小型PC向けの Mini PCI Express）となります。 SFF-8639 による接続では、PCI Express Gen 3.0 の4レーン、SATAポート×2 port、Side-Band信号、3.3V と 12V の電圧を使用することができます。

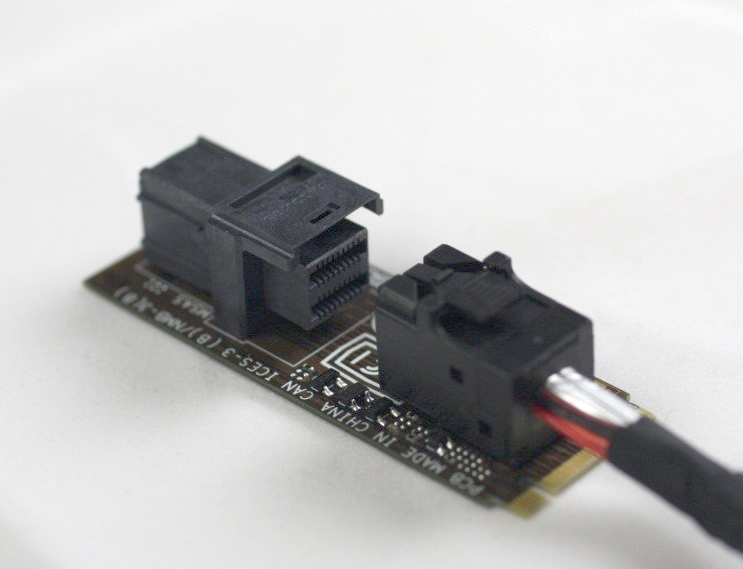

　2.5インチSSD を M.2スロット に接続するための変換ケーブルもありますが、M.2スロットからは12Vが供給されていないため、SATA電源コネクタから電源を取ることになります。
　M.2スロット は、PCI Express Gen. 3.0 スロット（4GByte/s）よりも、転送速度が遅いため（PCI Express の様に、ダイレクトに近い形で processor に接続されていないため）、少しでも速度を速くするためには、2.5インチSSDではなく、HHHLアドインカード をお薦めします。
　また、M.2スロット の Key ID（A、B、E、M の4種類がある）の違いにより、PCIe x2 相当の速度のものもあります。
　更に、M.2スロット は、RAID コントローラーを介して接続する形となりますので、組み合わせによってはブートしない場合もあるようです。

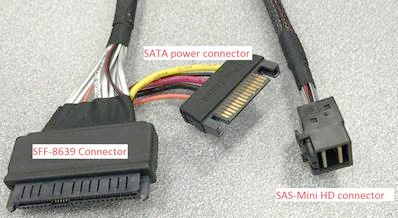

　PCIe mini-SAS HD の場合は SFF-8643 コネクターが必要です。
　mini-SAS HD コネクターの SFF-8643 を取り付けできるマザーボードが必要となりますが、マザーボード上の電気的接続が SAS ではなく PCIe であることを確認してください。
