VERTIV™ UPS GXT3-J 仕様

常時インバータ給電方式(オンライン方式)でラインインタラクティブ方式並みの価格設定を実現。

VERTIV™ Liebert GXT3-JシリーズはVERTIV™とアンペールが協議し開発されました。日本の電源環境や日本向けの独自機能が追加されたオンライン方式のUPSです。

gct3-Jシリーズ

 ○ GXT3-Jシリーズインターフェイス

 ○ GXT3-Jシリーズ製品仕様

 ○ バックアップ時間

 ○ 増設用バッテリキャビネット

 ○ 増設用バッテリキャビネット追加時バックアップ時間

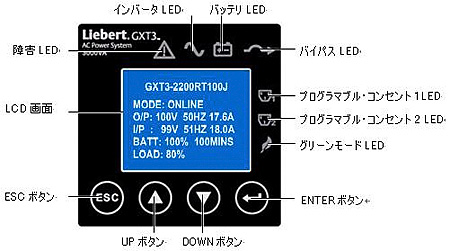

■ GXT3-J ユーザインターフェイス

GXT3-Jシリーズインターフェイス GXT3-J シリーズ LCD画面

ユーザーインターフェイス LED色 説明
01 障害LED 障害LED Red

点灯:UPSで障害が発生

消灯:それ以外の状態

02

インバータLED

インバータLED Green

点灯:インバータ出力給電

消灯:それ以外の状態

03

バッテリLED

バッテリLED Yellow

点灯:バッテリより給電中

点滅:ローバッテリ状態

消灯:それ以外の状態

04

バイパスLED

バイパスLED Yellow

点灯: 自動/手動バイパス経由にて給電中

消灯: それ以外の状態

05

プログラマブルコンセント1

プログラマブル・コンセント1LED Green

点灯: プログラマブル・コンセント1 がON

消灯: それ以外の状態

06

プログラマブルコンセント2

プログラマブル・コンセント2 LED Green

点灯: プログラマブル・コンセント2 がON

消灯: それ以外の状態

07 グリーンモード(エコモード)LED グリーンモード(エコモード)LED Green

点灯: UPS がグリーンモード(エコモード)で運転中

消灯: それ以外の状態

08


ESC ボタン 前メニューに戻るか入力データ欄の未確定変更が中断
09


UPボタン 設定 画面操作時に使用
10


Downボタン 設定 画面操作時に使用
11


Enterボタン 次レベルのメニューに移動またはパラメータ設定値を確定

■ GXT3-Jシリーズ製品仕様

入力
製品モデル GXT3-800RT100J GXT3-1100RT100J GXT3-1500RT100J GXT3-2200RT100J GXT3-3000RT100J
定格容量(VA/W) 800VA / 600W 1100VA / 825W 1500VA / 1080W 2200VA / 1650W 3000VA / 2150W
奥行き × 幅 × 高さ (mm)
本体 497×430×85 602 × 430 × 85
梱包時 617×570×262 717 × 570 × 262
重量(kg)
本体 18.5 18.5 23.0 25.0 34.0
梱包時 22.5 22.5 27.0 29.0 38.0
入力AC
定格電圧 AC100V、単相2 線+接地
電圧範囲
(代表値)

80 ± 3 ~ 120 ± 3.1 VAC(90%以下負荷接続時)

85 ± 3 ~ 120 ± 3.1 VAC(90%超の負荷接続時)

周波数 50Hz / 60Hz自動検出
入力電源
コード
2.4m, NEMA 5-15Pプラグ付き 2.4m, NEMA L5-30Pプラグ付き
出力AC
コンセント数 5-15R × 6 5-15R × 6 5-15R × 6 5-15/20R × 6 5-15/20R × 6
出力ケーブル NA NA NA L5-20R × 1 L5-30R × 1
プログラマブルコンセント 4個(上記出力コンセント総数6に含む)
電圧 100VAC
出力波形 正弦波





過負荷耐量

商用電源(AC)モード  GXT3-800RT100J ~ GXT3-2200RT100J

105% <負荷≤ 125%, 60秒間でバイパスへ切替

125% <負荷≤ 150%, 50秒間でバイパスへ切替

150% <負荷≤ 200%, 2秒間でバイパスへ切替

200% <負荷, 250ミリ秒間でバイパスへ切替


商用電源(AC)モード  GXT3-3000RT100J

105% < 負荷≤ 125% 15秒間でバイパスへ切替

125% < 負荷≤ 150% 10秒間でバイパスへ切替

150% < 負荷≤ 200% 2秒間でバイパスへ切替

200% < 負荷, 250ミリ秒間でバイパスへ切替

バッテリ
種類 シール型鉛蓄電池, 期待寿命5年※1
数量×電圧×定格 4×12V×5.0Ah 4×12V×7.0Ah 6×12V×7.0Ah
再充電時間

100%負荷、UPS自動シャットダウンまで

完全放電後3時間で容量90% (内蔵バッテリのみ)

環境条件
動作温度 0 ~ 40℃
保管温度 - 15 ~ 50℃
相対湿度 0% ~ 95%, 結露のないこと
動作高度 最大 3000m(40℃ 環境時、ディレーティングなし)
保管高度 最大15000m
騒音

< 40dBAmax (正面側面1m)

< 43dBA max (背面1m)

< 44dBA max (正面および側面1m)

< 45dBA max (背面1m)

規格

適応規格

UL1778, FCC Part 15 Class A, VCCI Class A

RoHS指令

準拠(バッテリを除く)
サージ保護 IEC 62040- 2 2nd E d

輸送

ISTA Procedure 1A

※1 使用環境や使用頻度により蓄電池寿命は変動します。蓄電池寿命を保証するものでは ありません。



■ バックアップ時間

単位:(分)

負荷容量 GXT3-800RT100J GXT3-1100RT100J GXT3-1500RT100J GXT3-2200RT100J GXT3-3000RT100J
10% >100 90 80 70 75
20% 56 44 44 36 40
30% 38 26 31 23 25
40% 28 18 21 16 18
50% 21 13 14 12 13
60% 17 10 12 9 10
70% 14 9 10 8 9
80% 11 7 8 6 7
90% 10 6 6 5 6
100% 8 5 5 4 5

増設バッテリ

■ 外付け増設用バッテリキャビネット

製品モデル GXT3-48VBATT GXT3-72VBATT

該当するUPS型式

GXT3-800RT100J

GXT3-1100RT100J

GXT3-1500RT100J

GXT3-2200RT100J


GXT3-3000RT100J

奥行き × 幅 × 高さ (mm)
本体 497 × 430 × 85 602 × 430 × 85
梱包時 617 × 570 × 262 717 × 570 × 262
重量(kg)
本体 30.5 43.0
梱包時 34.0 47.5
バッテリパラメータ
種類 シール型鉛蓄電池, 期待寿命5年 ※1
数量 × 電 圧 × 定格 8 × 12V × 7.0 Ah 12 × 12V × 7.0 Ah
環境条件
動作温度 (℃) 0 ~ 40
補完温度 (℃) -15 ~ 50
相対温度 0% ~ 95%, 結露のないこと
動作高度 最大3000m@40℃、ディレーティングなし
保管高度 最大15000m
規格

適応規格

UL 1778, F CC Part 15 Class A, VCCI Class A

RoHS指令

準拠(バッテリを除く)
サージ保護 IEC 62040- 2 2nd E d

輸送

ISTA Procedure 1A

※1 使用環境や使用頻度により蓄電池寿命は変動します。蓄電池寿命を保証するものでは ありません。



■ バッテリキャビネットバックアップ時間

単位:(分)
負荷容量

GXT3-

800RT100J

GXT3-

1100 RT100J

GXT3-

1500 RT100J

GXT3-

2200 RT100J

GXT3-

3000 RT100J

UPS + 追加バッテリキャビネット1台
10% 420 380 300 255 280
20% 271 205 157 126 145
30% 185 130 111 84 89
40% 135 99 81 64 70
50% 108 80 60 48 54
60% 93 65 50 39 43
70% 79 53 40 31 35
80% 68 46 34 27 29
90% 58 39 29 24 26
100% 51 34 24 20 23
UPS + 追加バッテリキャビネット2台
10% >800 700 570 450 490
20% 521 383 312 238 265
30% 358 270 213 157 172
40% 280 205 149 108 117
50% 228 159 113 85 91
60% 187 124 96 73 79
70% 156 105 83 60 67
80% 129 92 70 51 57
90% 114 84 60 43 49
100% 99 75 51 39 43
UPS + 追加バッテリキャビネット3台
10% >950 900 850 650 750
20% 837 597 458 337 360
30% 556 388 318 232 252
40% 407 310 238 170 186
50% 338 248 184 123 143
60% 287 207 145 100 111
70% 245 173 119 85 90
80% 215 145 100 76 82
90% 186 122 90 67 74
100% 165 109 81 58 66
UPS + 追加バッテリキャビネット4台
10% >950 >900 850 800 900
20% 900 800 619 466 515
30% 792 561 409 303 326
40% 576 410 316 227 245
50% 465 332 249 176 196
60% 369 280 207 139 158
70% 327 238 172 111 121
80% 290 207 142 95 106
90% 254 180 119 85 91
100% 229 158 105 78 84
注意
1. 運転時間は上記のVA 定格の型式すべてに該当します。
2. おおよその放電時間の単位は分で表示、25℃で抵抗負荷が条件です。
