科学技術計算、Deep Learning 向け Xeon® UP ワークステーション/サーバ
NVIDIA GPU × 最大3基 搭載対応
インテル® Xeon® Processor E5-1600/2600 v4 Family × 1 基搭載対応
(最大 22 コア、44 スレッド)

Zephineon SRA-MG シリーズ

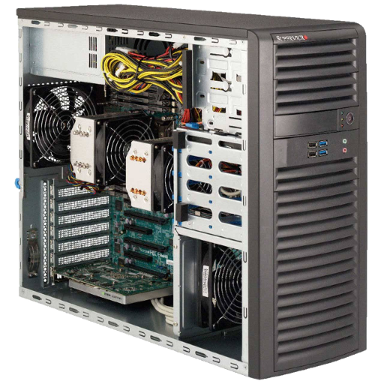

Arcbrain Zephineon SRA-MG シリーズ
(マーザーボード、CPU は実際のものと異なります)







System Block Diagram を表示する
Arcbrain Zephineon SRA-MG シリーズ 共通仕様
プロセッサー Intel® Xeon® processor E5-1600/2600 v4 Family(Broadwell-EP) × 1 基搭載可能

 インテル® Xeon® processor E5-1650 v4 の場合
  • クロック 3.6 GHz
  • Intel® Turbo Boost Technology 時 最大 4.0 GHz
  • Intel® Hyper Threading Technology により 6-Core/12-Thread 対応
  • 15 MB Intel® Smart Cahce
  • Intel® AVX2、FCLGA2011-3
  • TDP 140W
  • Max Memory Size : 1.54 TB
  • Max Memory Bandwidth : 76.8 GB/s
  • Max # of PCI Express Lanes : 40
※このワークステーション/サーバに搭載可能な Intel® Xeon processor E5 v4 Family
※このサーバーに搭載可能な Intel® Xeon Processor E5-2600 v4 Product Family
Xeon
E5-26xx v4
processor
Base Freq.
(GHz)
Turbo
Boost
Freq.
(GHz)
Cores
UP
/
DP
Threads
UP
/
DP
Intel
Smart
Cache
(MB)
QPI
(GT/s)
Mem.
Freq.
(MHz)
TDP
(W)
BOX
/
TRAY
E5-2699 v4 2.2 3.6 22/44 44/88 55 9.6 2400 145 TRAY
E5-2698 v4 2.2 3.6 20/40 40/80 50 9.6 2400 135 TRAY
E5-2697 v4 2.3 3.6 18/36 36/72 45 9.6 2400 145 BOX
E5-2695 v4 2.1 3.3 18/36 36/72 45 9.6 2400 120 BOX
E5-2690 v4 2.6 3.5 14/28 28/56 35 9.6 2400 135 BOX
E5-2687W v4 3.0 3.5 12/24 24/48 30 9.6 2400 160* BOX
E5-2683 v4 2.1 3.0 16/32 32/64 40 9.6 2400 120 BOX
E5-2680 v4 2.4 3.3 14/28 28/56 35 9.6 2400 120 BOX
E5-2660 v4 2.0 3.2 14/28 28/56 35 9.6 2400 105 BOX
E5-2650 v4 2.2 2.9 12/24 24/48 30 9.6 2400 105 BOX
E5-2640 v4 2.4 3.4 10/20 20/40 25 8.0 2133 90 BOX
E5-2637 v4 3.5 3.7 4/8 8/16 15 9.6 2400 135 TRAY
E5-2630 v4 2.2 3.1 10/20 20/40 25 8.0 2133 85 BOX
E5-2620 v4 2.1 3.0 8/16 16/32 20 8.0 2133 85 BOX
E5-2609 v4 1.7 --- 8/8 16/16 20 6.4 1866 85 BOX
E5-2603 v4 1.7 --- 6/6 12/12 15 6.4 1866 85 BOX
Intel® Xeon® Processor E5-2600 v4 Product Family の詳細な仕様は、インテル社のサイトをご覧下さい。
TRAY タイプの プロセッサは、ものによってはお取り扱い可能ですが、納期は +2週間余計にかかり、最終的な納期は5週間以上必要になります。
マザーボード Intel® C612 Chipset
System Block Diagram を表示する
メモリー 64 GB (16 GB DDR4 Reg. 2400 MHz, Dual Rank, 1.2V × 4 枚)
288pin DDR4 RDIMM / LRDIMM を最大 8 枚搭載可能
※ オプションで、以下の様な構成のメモリーに変更が可能です。(一例)
容量 メモリ構成 CPU構成
8GB 4GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 2枚 1 CPU:Dual channel
16GB 4GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 4枚 1 CPU:Quad channel
16GB 8GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 2枚 1 CPU:Dual channel
32GB 4GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 8枚 1 CPU:Quad Channel
32GB 8GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 4枚 1 CPU:Quad channel
64GB 8GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 8枚 1 CPU:Quad channel
64GB 16GB DDR4 RDIMM 2400MHz ECC 1.2V SR/DR × 4枚 1 CPU:Quad channel
128GB 16GB DDR4 RDIMM 2400MHz ECC 1.2V SR/DR × 8枚 1 CPU:Quad channel
256GB 32GB DDR4 RDIMM 2400MHz ECC 1.2V DR × 8枚 1 CPU:Quad channel
256GB 64GB DDR4 LRDIMM 2400MHz ECC 1.2V QR × 4枚 1 CPU:Quad channel
512GB 64GB DDR4 LRDIMM 2400MHz ECC 1.2V QR × 8枚 1 CPU:Quad channel
1024GB
(1TB)
128GB DDR4 3DS LRDIMM 2400MHz ECC 1.2V 8R × 8枚 1 CPU:Quad channel
※RDIMM : Registered buffer Dual In-line Memory Module
※LRDIMM : Load Reduced Dual In-line Memory Module
※DDR4 3DS(Three Dimentional Stack) LRDIMM 128GB は、入手が可能になり次第、対応予定です。
ストレージ コントローラー インテル® C612 PCH(Platform Controller Hub)
SATA 3.0 (6.0 Gbps対応) × 10 port
RAID 0, 1, 5, 10 support()

※ オプションで、Avago Technology(旧LSI)、Microsemi(旧Adaptec) 等の高速な SAS3/SATA RAID コントローラーを搭載して、RAID5/6/50/60 のアレイ(Max HDD/SSD x4台)を構成し、アクセス速度を向上させることが可能です。 (このシャーシは、Hot-swapには対応していません)
ストレージ 1 TB 3.5 inch SATA 3.0(6Gbps) HDD × 1 台

標準 HDD は 2TB、6Gbps 3.5 inch SATA, 7,200 rpm を採用
※ オプションで、最大 4 台の SAS (6Gbps)/SATA 3.0 3.5 inch HDD / 2.5 inch SSD を搭載可能(内蔵 4 ベイ。ホットスワップ未対応)。
SAS HDD の場合は、別途SAS コントローラーが必要となります。

標準 HDD は Server 向け SATA 3.0 (6Gbps) 2TB HDD (Seagate 又は Western Dgital 社の Server 向け メーカー3年保証のもの)となります。
安価な、Desktop 向け Storage は、信頼性が低いため、ご使用できません。
Server向けHDDは、1日24時間、1年365日稼動させることを前提に設計されたHDDです。
更に高信頼性の SAS HDD(メーカー5年保証)、SATA HDD(メーカー5年保証)への変更も可能です。

搭載可能なHDDの一例:
■Segate Enterprise Drive
 Terascale HDD(旧 Constellation CS)(3年保証)、
 Enterprise Capacity 3.5 HDD (5年保証)、
 Enterprise Performance 10K HDD (5年保証)、
 Enterprise Performance 15K HDD (5年保証)


■Western Digital
 NAS Storage( WD Red (3年保証)、WD Re (5年保証) )、
 Data Center 向け HDD( WD Xe (5年保証)、WD Re (5年保証) )

搭載可能な SSD:
■Intel SSD
 Intel SSD DC S3510 Series (5年保証)
 Intel SSD 540s Series (5年保証)
光学ドライブ 24 倍速 シリアル ATA スーパーマルチ DVD ドライブ
記録速度:DVD-RAM 12x / DVD±R 24x / DVD±R DL 12x / DVD+RW 8x / DVD-RW 6x / CD-R 48x / CD-RW 32x
読込速度:DVD-ROM 16x / CD-ROM 48x
グラフィックス

GPU
NVIDIA® Quadro® M2000
NVIDIA® Quadro® M2000 GPUの代わりに、 NVIDIA® Quadro® P6000/P5000/M4000/M2000 といった 3Dプロフェッショナル用途向けグラフィックスボードを搭載して、GWS(Graphics Workstation)としてご利用いただくこが可能です。
また、NVIDIA® GeForxe® GTX 1080/1070/1060 といった、Pascal Architecture のGPUを最大3枚迄搭載することが可能です。(TDP 200W のGPUの場合。OpenGL を使用するアプリケーションには不向きです)
MIC

GPU
インテル® MIC(Xeon Phi coprocessor) を最大 1基搭載可能です。
PCI-Express 3.0 x16 のスロットは2本ありますが、この二箇所に MIC を搭載してしまいますと、PCI-32 又は、PCI-Express x8 以下の Graphics Card を取り付ける必要があります。
※2016年9月時点で、インテル® MIC(Xeon Phi coprocessor)の販売は終了しています
インテル® Phi™ co-processor 3120A Intel® Xeon® Phi™ 3120P
(6GB, 1.100 GHz, 57 core, 300W, Passive)
Intel® Xeon® Phi™ 3120A
(6GB, 1.100 GHz, 57 core, 300W, Active)
Intel® Xeon® Phi™ 5110P
(8GB, 1.053 GHz, 60 core, 225W, Passive)
Intel® Xeon® Phi™ 7120P
(16GB, 1.238 GHz, 61 core, 300W, Passive)
※Intel® Xeon® Phi™ 3120P/5110P/7120P の様な 冷却ファンが搭載されていない Passiveタイプの MIC/GPU は、搭載できません。
Pascal Architecture
NVIDIA® GeForce®

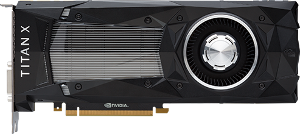

NVIDIA Pascal Architecture TITAN X
NVIDIA® GeForce® TITAN X
(GDDR5X 12GB, 1.414-1.531GHz, 3584core, 384bit, 10Gbps, 480GB/s, 250W, Passive)
※2016年10月3日現在、日本国内未発売
Pascal Architecture
NVIDIA® GeForce®

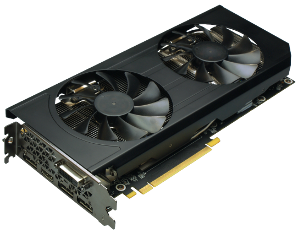

NVIDIA Pascal Architecture GeForce GTX 1080
NVIDIA® GeForce® GTX 1080
(GDDR5 8GB, 1.607-1.733GHz, 2560core, 256bit, 10GHz, 200W, Passive)
NVIDIA® GeForce® GTX 1070
(GDDR5 8GB, 1.506-1.708GHz, 1920core, 256bit, 8GHz, 150~200W, Passive)
NVIDIA® GeForce® GTX 1060
(GDDR5 2,3,6GB, 1.506-1.708GHz, 1024,1152,1280core, 192bit, 7,8GHz, 120W, Passive)
Pascal Architecture
NVIDIA® Quadro®

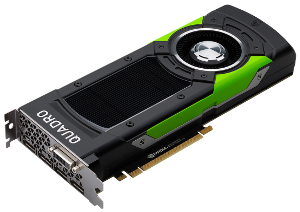

NVIDIA Pascal Architecture Quadro P6000
NVIDIA® Quadro® P6000
(GDDR5X SGRAM 24GB, 3840core, 384bit, 384GB/s, 250W, ECC対応, Passive)
NVIDIA® Quadro® P5000
(GDDR5X SGRAM 16GB, 2560core, 256bit, 288GB/s, 180W, ECC対応, Passive)
NVIDIA® Tesla™ GPU の場合(TDP>250W)も、冷却ファンを搭載したアクティブ・タイプのもの を 最大 2基搭載です。
本システムは、ワークステーションとしても使える仕様ですので、Xeon processor の冷却用FAN等、できる限りの静音仕様となっておりますが、MIC/GPU に計算負荷がかかった時は、 MIC/GPU用冷却FANの回転数が上昇しますので、多少耳障りなFAN音が発生します。
オーディオ Realtek AALC1150 High Definition Audio with 7.1 HD Jacks
LAN ギガビット (10/100/1000 Mbits/sec) LAN
Intel® i210-AT Dual Port Gigabit LAN Controller
ポート USB 3.0 × 8 ポート (背面 × 6 / 前面 × 2)
LAN RJ-45 × 2 ポート (背面 × 2)
オーディオ
・ ライン入力 × 1 ポート (背面 × 1)
・ ライン出力 × 1 ポート (背面 × 1、前面 × 1)
・ マイク入力 × 1 ポート (背面 × 1、前面 × 1)
スロット CPU Slot6 : PCI Express 3.0(x16) (NVIDIA Quadro M2000。 MIC / GPU に変更可能)
CPU2 Slot5 : PCI Express 2.0(x1 in x4) (Slot6 に MIC / GPU 搭載時には使用不可)
CPU Slot4 : PCI Express 3.0(x16) (増設 MIC / GPU 用)
CPU Slot3 : PCI Express 2.0(x1 in x4) (Slot4 に MIC / GPU 搭載時には使用不可)
CPU Slot2 : PCI Express 3.0(x16) (増設 MIC / GPU 用)
CPU Slot1 : PCI Express 3.0(x8 in x16) (Slot2 に MIC / GPU 搭載時には使用不可)
PCI Express x16 Slot は4本ありますが、x16 で動作させるためには、GPUは2枚までとなります。
・x16 x 2枚のGPUを搭載させる場合の動作
  • Slot 6 : x16
  • Slot 4 : x16
  • Slot 2 : NA
  • Slot 1 : x8
・GPUを3枚搭載させた場合の動作(2枚は、x8 での動作となります)
  • Slot 6 : x16
  • Slot 4 : x8
  • Slot 2 : x8
  • Slot 1 : NA
GTX 1080 の様な、TDP 200WのGPUであれば、最大3枚搭載が可能です。
TDP 300WのGPUの場合は、最大2枚までの搭載となり、必ず、SLOT6/4へ取付ける必要があります。
ベイ 5.25" スーパーマルチ DVD ドライブ
5.25" (空き)
3.5" (空き)
内蔵 3.5 inch
(SAS/SATA HDD ベイ)
(空き)
内蔵 3.5 inch
(SAS/SATA HDD ベイ)
(空き)
内蔵 3.5 inch
(SAS/SATA HDD ベイ)
(空き)
内蔵 3.5 inch
(SAS/SATA HDD ベイ)
SATA HDD
シャーシ Workstation MId Tower (黒)
193 mm(W) × 424 mm(H) × 526 mm(D)
排気用 12 cm, 1850 r.p.m ファン × 1 個
吸気用 12 cm, 1850 r.p.m ファン × 1 個
リア   USB 3.0 × 6 port
フロント USB 3.0 × 2 port
電源 900W AC 電源
 日本国内の100V電源でも十分稼働可能ですが、200Vの電源の方が、電流が大幅に減るため、電源効率は高くなります。
 200V電源用のACケーブルはオプションとなります。各種NEMAコネクタに対応した製品をご用意しております。

Cooling-redundant、PFC 対応 高効率
80 Plus Gold 認証
MIC / GPU (TDP 200W)3基分 PCI-Express 電源 6ピンケーブル + PCI-Express 電源 8ピンケーブル 標準装備
100 - 240V, 50-60Hz, 10-6 Amp
+5V standby 3 Amp
+12V1 25 Amp, +12V2 25 Amp, +12V3 25 Amp, +12VV4 25 Amp
+5V 25 Amp
+3.3V 25 Amp
-12V 0.5 Amp
対応OS Ubunt 16.04 LTS desktop amd64

※ オプションで、以下のOS に変更が可能
CentOS 7 x86_64
(Redhat® Enterprise Linux® 7 ソース互換)
Red Hat® Enterprise Linux® 7 x86_64
Linux® Mint 18 x86_64
Microsoft® Windows® Server 2016 (Essential~) 64 bit
Microsoft® Windows® Server 2012 R2 (Essential~) 64 bit
Microsoft® Windows® 10 Pro 64 bit
その他の OS(Linux®/Windows®)もご相談の上、対応可能です。
Microsoft® Windows® 7/8.1 の出荷は、2016年9月に販売終了となりました。
ソフトウェア Deep Learning 向け NVIDIA® GPU 搭載の場合
NVIDIA® Deep Learning (深層学習) 開発環境 NVIDIA® CUDA Toolkit 8.0
NVIDIA® GPU driver(最新版)
※OS が Ubuntu 16.04、CentOS 等の場合、以下の環境はユーザー毎に、ソースよりのコンパイルが必要となります。
NVIDIA® DIGITS™ 4.0
NVIDIA® cuDNN Library v5.1
Caffe
torch
キーボード 日本語 USB キーボード ブラック
マウス 5ボタン USB Laser マウス ブラック
国内保証期間 1 年間 (センドバック方式)

※ オプションで、3年、5年保証(センドバック)にも対応可能です。
納期 通常 3 ~ 5 週間
※ オプションで、細かい仕様変更にも対応可能ですが、納期にお時間をいただく場合もございます。
