大容量メモリー、Intel MIC / nVIDIA GPU × 2基 搭載対応
科学技術計算、Deep Learning向け Xeon® DP ワークステーション
インテル® Xeon® Processor E5-2600 v4 Family(Broadwell-EP) × 2 基搭載対応
(最大 22 コア プロセッサー 2 基搭載可能、合計 44 コア、88 スレッド)

Zephineon DAI-MG シリーズ









Arcbrain Zephineon DAI-MG シリーズ

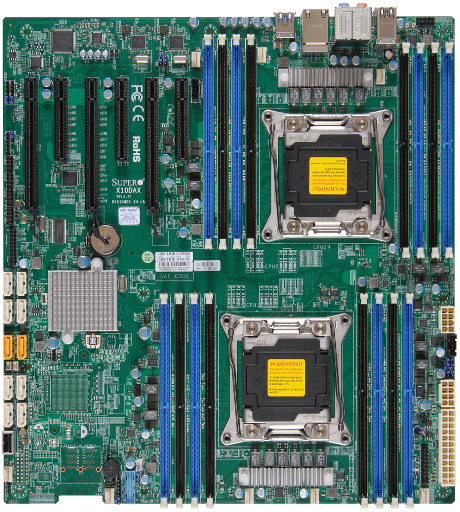

(マーザーボード、CPU は実際のものと異なります)

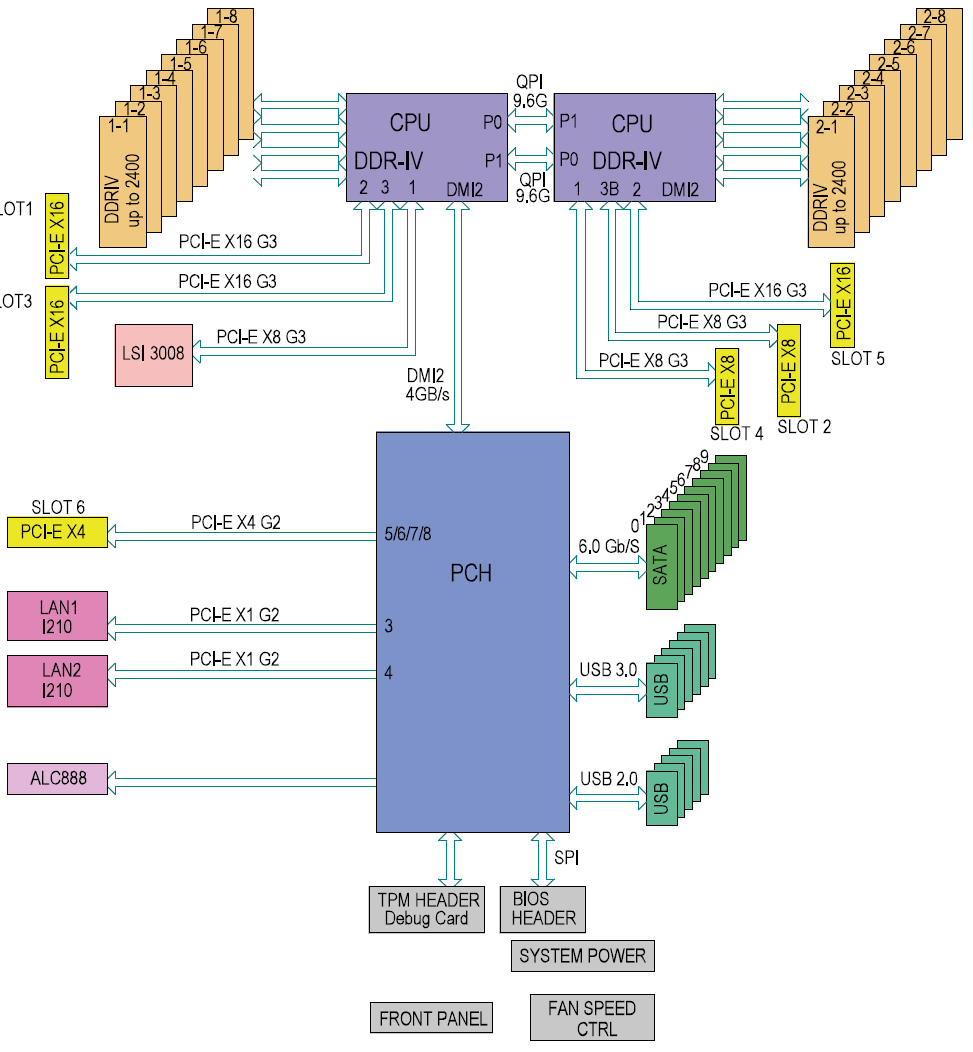

Zephineon DAI-MG シリーズ Block Diagram


System Block Diagram
をページダイアログで表示
Arcbrain Zephineon DAI-MG シリーズ 共通仕様
プロセッサー Intel® Xeon® processor E5-2600 v4 Family(ivy Bridge-EP) × 2 基搭載可能

インテル® Xeon® processor E5-2650 v4 の場合
(その他の プロセッサの場合は、下記の『プロセッサー・リスト』のチェックボックスをクリックすると、仕様、価格差が表示されます。)
  • ベースクロック : 2.2 GHz
  • Intel® Turbo Boost Technology 時 : 最大 2.9 GHz
  • Intel® QPI 速度 : 最高 9.6 GT/s
  • Intel® Hyper Threading Technology により 12-Core/24-Thread 対応 (1 CPU あたり)
    Dual Processor 時 : 24-Core/48-Thread 対応
  • Intel® Smart Cahce : 30 MB
  • Intel® AVX 2.0、FCLGA2011-3
  • TDP : 105 W
  • Max. Memory Size(1CPU) : 1.54 TB(本システムは、8DIMM/CPUなので、1.024 TB)
  • Max. Memory Clock : 2400 MHz
  • Max. Memory Bandwidth : 76.8 GB/s(Mem. Clk * 64 bit DIMM / 8 * 4 quad CH )
  • Max # of PCI Express Lanes : 40
  • BOX or TRAY : BOX
  • 標準プロセッサ(インテル®Xeon® E5-2650 v4 × 2 CPU) との差額 : 0円(税込み価格)
※このサーバー/ワークステーション に搭載可能な
インテル® Xeon® Processor E5-2600 v4 Product Family

Model MHz(Base)
/
MHz(TB)
Cache Core
/
Thread
TDP
(W)
QPI
(GT/s)
Memory
Band
Wdith
(MHz)
BOX
/
TRAY
E5-2699 v42.2 - 3.65522 / 441459.62400*TRAY
E5-2698 v42.2 - 3.65020 / 401359.62400*TRAY
E5-2697 v42.3 - 3.64518 / 361459.62400BOX
E5-2695 v42.1 - 3.34518 / 361209.62400BOX
E5-2690 v42.6 - 3.53514 / 281359.62400BOX
E5-2687W v43.0 - 3.53012 / 241609.62400BOX
E5-2683 v42.1 - 34016 / 321209.62400BOX
E5-2680 v42.4 - 3.33514 / 281209.62400BOX
E5-2667 v43.2 - 3.6258 / 161359.62400*TRAY
E5-2660 v42.0 - 3.23514 / 281059.62400BOX
E5-2650 v42.2 - 2.93012 / 241059.62400BOX
E5-2643 v43.4 - 3.7206 / 121359.62400*TRAY
E5-2640 v42.4 - 3.42510 / 20908.02133BOX
E5-2637 v43.5 - 3.7154 / 81359.62400*TRAY
E5-2630 v42.2 - 3.12510 / 20858.02133BOX
E5-2623 v42.6 - 3.2104 / 8858.02133BOX
E5-2620 v42.1 - 3208 / 16858.02133BOX
E5-2609 v41.7 - 208 / 8856.41866BOX
E5-2603 v41.7 - 156 / 6856.41866BOX
インテル® Xeon® Processor E5-2600 v4 Product Family の詳細な仕様は、インテル社のサイトをご覧下さい。
TRAY タイプの プロセッサは、ものによってはお取り扱い可能ですが、納期は +2週間余計にかかり、最終的な納期は5週間以上必要になります。

2CPU でなく、1CPUの対応も可能ですが、CPU2 の Slot2,Slot4,Slot7 が使えなくなります。
マザーボード Intel® C612 Chipset
System Block Diagram を表示する
メモリー 128 GB (16 GB DDR4 Reg. 2400 MHz CL 17, Dual Rank, 1.2V × 8 枚)
288 ピン DDR4 SDRAM DIMM Registered を最大16枚 搭載可能

※ オプションで、以下の様な構成のメモリーに変更が可能です。(一例)
容量 メモリ構成 CPU構成
16GB 8GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 2枚 1 CPU:Dual channel
32GB 8GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 4枚 1 CPU:Quad channel
64GB 8GB DDR4 RDIMM 2400MHz ECC 1.2V SR × 8枚 1 CPU / 2 CPU
Quad channel
64GB 16GB DDR4 RDIMM 2400MHz ECC 1.2V SR/DR × 4枚 1 CPU:Quad channel
2 CPU:Dual Channel
128GB 16GB DDR4 RDIMM 2400MHz ECC 1.2V SR/DR × 8枚 1 CPU / 2 CPU
Quad channel
256GB 16GB DDR4 RDIMM 2400MHz ECC 1.2V SR/DR × 16枚 2 CPU:Quad channel
256GB 32GB DDR4 RDIMM 2400MHz ECC 1.2V DR × 8枚 1 CPU:Quad channel
2 CPU:Quad channel
512GB 32GB DDR4 RDIMM 2400MHz ECC 1.2V DR × 16枚 2 CPU:Quad channel
256GB 32GB DDR4 LRDIMM 2400MHz ECC 1.2V QR × 8枚 1 CPU:Quad channel
2 CPU:Quad channel
512GB 32GB DDR4 LRDIMM Reg. 2400MHz ECC 1.2V QR × 16枚 2 CPU:Quad channel
1024GB
(1TB)
64GB DDR4 LRDIMM Reg. 2400MHz ECC 1.2V QR × 16枚 2 CPU:Quad channel
1024GB
(1TB)
128GB DDR4 3DS LRDIMM Reg. 2400MHz ECC 1.2V 8R × 8枚 2 CPU:Quad channel
2048GB
(2TB)
128GB DDR4 3DS LRDIMM Reg. 2400MHz ECC 1.2V 8R × 16枚 2 CPU:Quad channel
※RDIMM : Registered buffer Dual In-line Memory Module
※LRDIMM : Load Reduced Dual In-line Memory Module
※DDR4 3DS(Three Dimentional Stack) LRDIMM 128GB は、入手が可能になり次第、対応予定です。
ストレージ コントローラー インテル® C612 PCH(Platform Controller Hub)
SATA 3.0 (6.0 Gbps対応) × 10 port
RAID 0, 1, 5, 10 support()

※ オプションで、Avago Technology(旧LSI)、Microsemi(旧Adaptec) 等の高速な SAS3/SATA RAID コントローラーを搭載して、RAID5/6/50/60 のアレイ(Max HDD/SSD x4台)を構成し、アクセス速度を向上させることが可能です。 (このシャーシは、Hot-swapには対応していません)
ストレージ 2TB 3.5 inch SATA 3.0(6Gbps) HDD × 1 台

標準 HDD は 2TB、6Gbps 3.5 inch SATA, 7,200 rpm を採用
※ オプションで、最大 4 台の SAS (6Gbps)/SATA 3.0 3.5 inch HDD / 2.5 inch SSD を搭載可能(内蔵 4 ベイ。ホットスワップ未対応)。
SAS HDD の場合は、別途SAS コントローラーが必要となります。

標準 HDD は Server 向け SATA 3.0 (6Gbps) 2TB HDD (Seagate 又は Western Dgital 社の Server 向け メーカー3年保証のもの)となります。
安価な、Desktop 向け Storage は、信頼性が低いため、ご使用できません。
Server向けHDDは、1日24時間、1年365日稼動させることを前提に設計されたHDDです。
更に高信頼性の SAS HDD(メーカー5年保証)、SATA HDD(メーカー5年保証)への変更も可能です。

搭載可能なHDDの一例:
■Segate Enterprise Drive
 Terascale HDD(旧 Constellation CS)(3年保証)、
 Enterprise Capacity 3.5 HDD (5年保証)、
 Enterprise Performance 10K HDD (5年保証)、
 Enterprise Performance 15K HDD (5年保証)


■Western Digital
 NAS Storage( WD Red (3年保証)、WD Re (5年保証) )、
 Data Center 向け HDD( WD Xe (5年保証)、WD Re (5年保証) )

搭載可能な SSD:
■Intel SSD
 Intel SSD DC S3510 Series (5年保証)
 Intel SSD 540s Series (5年保証)
光学ドライブ 24 倍速 シリアル ATA スーパーマルチ DVD ドライブ
記録速度:DVD-RAM 12x / DVD±R 24x / DVD±R DL 12x / DVD+RW 8x / DVD-RW 6x / CD-R 48x / CD-RW 32x
読込速度:DVD-ROM 16x / CD-ROM 48x
グラフィックス

GPU
NVIDIA® Quadro® M2000
NVIDIA® Quadro® M2000 GPUの代わりに、 NVIDIA® Quadro® P6000/P5000/M4000/M2000 といった 3Dプロフェッショナル用途向けグラフィックスボードを搭載して、GWS(Graphics Workstation)としてご利用いただくこが可能です。
また、NVIDIA® GeForxe® GTX 1080/1070/1060 といった、Pascal Architecture のGPUを最大3枚迄搭載することが可能です。(TDP 200W のGPUの場合。OpenGL を使用するアプリケーションには不向きです)
MIC

GPU
インテル® MIC(Xeon® Phi™ coprocessor) を最大 1基搭載可能です。
PCI-Express 3.0 x16 のスロットは2本ありますが、この二箇所に MIC を搭載してしまいますと、PCI-32 又は、PCI-Express x8 以下の Graphics Card を取り付ける必要があります。
※2016年9月時点で、インテル® MIC(Xeon® Phi™ coprocessor)の販売は終了しています
インテル® Phi™ co-processor 3120A Intel® Xeon® Phi™ 3120P
(6GB, 1.100 GHz, 57 core, 300W, Passive)
Intel® Xeon® Phi™ 3120A
(6GB, 1.100 GHz, 57 core, 300W, Active)
Intel® Xeon® Phi™ 5110P
(8GB, 1.053 GHz, 60 core, 225W, Passive)
Intel® Xeon® Phi™ 7120P
(16GB, 1.238 GHz, 61 core, 300W, Passive)
※Intel® Xeon® Phi™ 3120P/5110P/7120P の様な 冷却ファンが搭載されていない Passiveタイプの MIC/GPU は、搭載できません。
Pascal Architecture
NVIDIA® GeForce®
NVIDIA Pascal Architecture TITAN X
NVIDIA® GeForce® TITAN X
(GDDR5X 12GB, 1.414-1.531GHz, 3584core, 384bit, 10Gbps, 480GB/s, 250W, Passive)
※2016年10月3日現在、日本国内未発売
Pascal Architecture
NVIDIA® GeForce®
NVIDIA Pascal Architecture GeForce GTX 1080
NVIDIA® GeForce® GTX 1080
(GDDR5 8GB, 1.607-1.733GHz, 2560core, 256bit, 10GHz, 200W, Passive)
NVIDIA® GeForce® GTX 1070
(GDDR5 8GB, 1.506-1.708GHz, 1920core, 256bit, 8GHz, 150~200W, Passive)
NVIDIA® GeForce® GTX 1060
(GDDR5 2,3,6GB, 1.506-1.708GHz, 1024,1152,1280core, 192bit, 7,8GHz, 120W, Passive)
Pascal Architecture
NVIDIA® Quadro®
NVIDIA Pascal Architecture Quadro P6000
NVIDIA® Quadro® P6000
(GDDR5X SGRAM 24GB, 3840core, 384bit, 384GB/s, 250W, ECC対応, Passive)
NVIDIA® Quadro® P5000
(GDDR5X SGRAM 16GB, 2560core, 256bit, 288GB/s, 180W, ECC対応, Passive)
NVIDIA® Tesla™ GPU の場合(TDP>250W)も、冷却ファンを搭載したアクティブ・タイプのもの を 最大 2基搭載です。
本システムは、ワークステーション仕様ですので、Xeon® processor の冷却用FAN等、できる限りの静音仕様となっておりますが、MIC/GPU に計算負荷がかかった時は、 MIC/GPU用冷却FANの回転数が上昇しますので、多少耳障りなFAN音が発生します。
オーディオ Realtek ALC888 High Definition Audio with 7.1 HD Jacks, with S/PDIF header
LAN ギガビット (10/100/1000 Mbits/sec) LAN
Intel® i210-AT Dual Port Gigabit LAN Controller
ポート USB 3.0 × 6 ポート (背面 × 4 / 前面 × 2)
USB 2.0 × 5 ポート (背面 × 2 / 前面 × 2 / Type-A × 1)
LAN RJ-45 × 2 ポート (背面 × 2)
オーディオ
・ ライン入力 × 1 ポート (背面 × 1)
・ ライン出力 × 1 ポート (背面 × 1、前面 × 1)
・ マイク入力 × 1 ポート (背面 × 1、前面 × 1)
スロット CPU2 Slot6 : PCI Express 3.0(x8) (空き)
CPU2 Slot5 : PCI Express 3.0(x16) (空き。増設 MIC / GPU 用)
CPU2 Slot4 : PCI Express 2.0(x8) (空き。増設 MIC / GPU 搭載時、使用不可)
CPU1 Slot3 : PCI Express 3.0(x16) (空き。増設 MIC / GPU 用)
CPU1 Slot2 : PCI Express 3.0(x4 in x8) ( 空き。増設 MIC / GPU 搭載時、使用不可)
CPU1 Slot1 : PCI Express 3.0(x16) (空き。増設 2 slots GPU 搭載時、使用不可)
ベイ 5.25" スーパーマルチ DVD ドライブ
5.25" (空き)
3.5" (空き)
内蔵 3.5 inch
(SAS/SATA HDD ベイ)
(空き)
内蔵 3.5 inch
(SAS/SATA HDD ベイ)
(空き)
内蔵 3.5 inch
(SAS/SATA HDD ベイ)
(空き)
内蔵 3.5 inch
(SAS/SATA HDD ベイ)
SATA HDD
シャーシ Workstation Mid Tower (黒)
193 mm(W) × 424 mm(H) × 526 mm(D)
排気用 12 cm, 1850 r.p.m ファン × 1 個
吸気用 12 cm, 1850 r.p.m ファン × 1 個
リア   USB 3.0 × 2 port
フロント USB 3.0 × 2 port
     USB 2.0 × 2 port
電源 900W AC 電源
 日本国内の100V電源でも十分稼働可能ですが、200Vの電源の方が、電流が大幅に減るため、電源効率は高くなります。
 200V電源用のACケーブルはオプションとなります。各種NEMAコネクタに対応した製品をご用意しております。

Cooling-redundant、PFC 対応 高効率
80 Plus Gold 認証
MIC / GPU (TDP 200W)3基分 PCI-Express 電源 6ピンケーブル + PCI-Express 電源 8ピンケーブル 標準装備
100 - 240V, 50-60Hz, 10-6 Amp
+5V standby 3 Amp
+12V1 25 Amp, +12V2 25 Amp, +12V3 25 Amp, +12VV4 25 Amp
+5V 25 Amp
+3.3V 25 Amp
-12V 0.5 Amp
対応OS Ubunt 16.04 LTS desktop amd64
(※Deep Learning でご使用になられる場合の標準OSとなります。)
(※他のOSだと、Deep Learning の開発環境の構築が非常に難しくなります。)

※ オプションで、以下のOS に変更が可能
CentOS 7 x86_64
(Redhat® Enterprise Linux® 7 ソース互換)
Red Hat® Enterprise Linux® 7 x86_64
Linux® Mint 18 x86_64
Microsoft® Windows® Server 2016 (Essential~) 64 bit
Microsoft® Windows® Server 2012 R2 (Essential~) 64 bit
Microsoft® Windows® 10 Pro 64 bit
その他の OS(Linux®/Windows®)もご相談の上、対応可能です。
Microsoft® Windows® 7/8.1 の出荷は、2016年9月に販売終了となりました。
ソフトウェア Deep Learning 向け NVIDIA® GPU 搭載の場合
NVIDIA® Deep Learning (深層学習) 開発環境
NVIDIA® CUDA Toolkit 8.0
NVIDIA® GPU driver(最新版)
※OS が Ubuntu 16.04、CentOS 等の場合、以下の環境はユーザー毎に、ソースよりのコンパイルが必要。
NVIDIA® DIGITS™ 4.0
NVIDIA® cuDNN Library v5.1
Caffe
torch
キーボード 日本語 USB キーボード ブラック
マウス 5ボタン USB Laser マウス ブラック
国内保証期間 1 年間 (センドバック方式)
※ オプションで、3年、5年保証(センドバック)にも対応可能です。
納期 通常 3 ~ 5 週間
※ オプションで、細かい仕様変更にも対応可能ですが、納期にお時間をいただく場合もございます。
※ トレイタイプのプロセッサもお取り扱い可能ですが、納期は 通常より+2~3W必要とします。
